永利集团304am官方入口AC90在浆纱机上的应用

一、前言

由于原纱的纤维间抱合不强、表面毛羽较多  ，难以直接织造 。为提高经纱在织机上的可织性  ，以使经纱在织机上承受经仃片、综、筘和经纱之间等等的反复摩擦、拉伸、弯曲等作用  ，而不起毛、甚至断头 。浆纱机可以使纱线表面包覆一层均匀浆膜  ，达到增加纱线强度耐磨性、降低断头率、使织造顺利进行 。浆纱机的品种按上浆方式分：轴经式浆纱机、染浆联合机、整浆联合机、整经—拉伸—上浆联合机等 。



二、原有设备的缺点


1、收卷成型不好 。
2、生产效率低 。
3、维护成本高 。
原有设备的收卷模式为滑差电机加机械摩擦片的方式进行收卷 。当设备检测到张力过大时  ，就会增加收卷轴的摩擦力  ，从而控制张力  ，这样就会造成摩擦片因发热而损坏 。据客户介绍  ，每隔两个月左右就需要对收卷部分进行维修  ，费用大概在400元左右 。

三、AC90改造后的优势
1、平稳的张力控制
原有设备采用增加收卷摩擦力的方式进行收卷  ，对张力的控制精度不高 。AC90的张力控制精度≤±3%  ，且运行平稳 。
2、良好的成型效果
原有设备无法对张力锥度进行控制  ，AC90通过自带的锥度计算功能  ，可以很好的控制收卷的成型效果 。
3、速度与张力分开调整
速度与张力可以分开调整  ，方便客户操作 。
4、精湛的生产工艺
浆纱机现场非常的湿热  ，AC90对防尘、防潮做了特殊的处理 。
5、调试简单
人的本质化的主要参数设制  ，合作方需要简单的对AC90实现操作 。

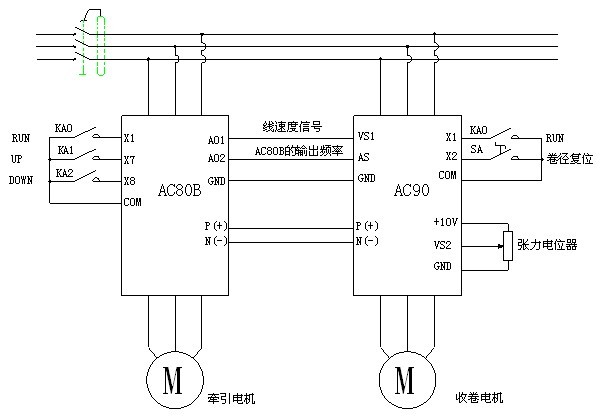

四、接线图



五、调试步骤
    1、卸开电机负载  ，将电机参数准确输入变频器  ，对电机进行旋转自学习 。
    2、向客户获取准确的电机参数  ，与收卷侧的机械减速比 。
    3、根据接线图输入相关参数 。
    4、张力由小到大逐渐调整（电位器由小到大逐渐调整）  ，找到客户所需要的张力值 。
六、参数设置

AC80B牵引变频器的参数设置


功能代码


功能名称

推荐设定值

F0.00

控制方式

0


F0.01

速度/转矩控制方式

0


F0.02

运行命令通道

1


F0.03

频率给定主通道

7


F0.14

加速时间1

5


F0.15

减速时间1

5


F2.06


多功能端子X7

10


F2.07

多功能端子X8

11


F3.22

A01输出选择

1


F3.23

A02输出选择

1


F3.26

A02信号选择

1


AC90收卷变频器的参数设置


功能代码


功能名称


推荐设定值

F0.00

控制方式

0


F0.01

速度/转矩控制方式

1


F0.02

运行命令通道

1


F0.03

频率给定主通道选择

4


F0.14

加速时间1

0.5


F0.15

减速时间1

1


F2.00

多功能端子X1

1


F2.01

多功能端子X2

56


F3.11

AS下限对应设定

8


F9.00

张力设定源

0003


F9.03

张力数字给定

依据现场


F9.05

张力锥度系数

依据现场


F9.11

卷径计算方法

1


F9.13

卷轴直径

依据现场


F9.21

卷径计算截止频率

5


F9.25

线速度输入源

2


F9.26

最大线速度

依据现场


F9.27

卷径计算最低线速度

依据现场


七、结束语
在此次改造中  ，改变了原有系统固有的缺点 。设备稳定运行  ，且收卷成型美观 。
